Vlan Trunking

                         Setelah mempelajari cara membuat vlan simple, kali ini kita akan membuat jaringan vlan yang sedikit lebih kompleks. Jika kemarin hanya ada 2 area vlan, yaitu Teknik dan Komputer, kali ini kita akan mengasumsikan untuk membuat Vlan Teknik lantai 2 dan Vlan Komputer lantai 2. metode yang akan kita gunakan untuk menyambungkan kedua area tersebut adalah Vlan Trunking Protocol.

                        Pengertian Vlan Trunking Protocol sendiri adalah  protokol proprietary Cisco yang menyebarkan definisi Virtual Local Area Network (VLAN) di seluruh jaringan area lokal. Untuk melakukan ini, VTP membawa informasi VLAN ke semua switch di domain VTP. Singkatnya Trunking adalah protokol Cisco untuk menyambungkan beberapa areaVlan.



                                    Kita akan melanjutkan dari praktek minggu lalu, yaitu membuat jaringan vlan kedua dibawah yang pertama, dengan keterangan lantai 2, menggunakan 1 Switch dan 4 PC. 2 PC untuk vlan10 Teknik dengan IP 192.168.10.5/24 dan 192.168.10.4/24. sedangkan untuk vlan20 Komputer akan menggunakan IP 192.168.20.3/24 dan 192.168.20.5/24. Semua PC dihubungkan ke Switch menggunakan kabel Straight Through.



Langkah Pengerjaan

1. Langkah pertama adalah melakukan setting Vlan pada Switch kedua (Switch1) dan mendaftarkan port masing masing PC kedalam Vlan10 dan Vlan20. caranya sama seperti pertemuan minggu lalu.



2. Lalu untuk mulai setting vlan trunk, masuk ke CLI pada Switch1, lalu ketik enable(en) untuk masuk kedalam switch. Berikut adalah beberapa langkahnya.

#configure Terminal

#Interface fastEthernet 0/10 (karena kita akan mengonfigurasi trunk pada port 10 yang menyambungkan Switch0 dengan Switch1)

#Switchport mode access

#interface fastEthernet 0/10 (untuk setting port 0/10)

#Switchport mode trunk (untuk memberikan mode trunk pada port 0/10)

#switchport trunk allowed vlan 1-99 (untuk memberikan akses vlan, dibuat 1-99 untuk berjaga jaga barangkali kita kan membuat vlan dengan ID vlan 1 sampai 99)

#show interface fastEthernet 0/10 switchport (untuk melihat status port apakah sudah masuk mode Trunk atau belum)

               Jika proses konfigurasi dijalankan dengan benar maka status Port di Switch akan berubah dari yang sebelumnya mode static menjadi mode Trunk ON

untuk lebih jelasnya bisa melihat gambar dibawah, contoh ketika konfigurasi pada Switch0:

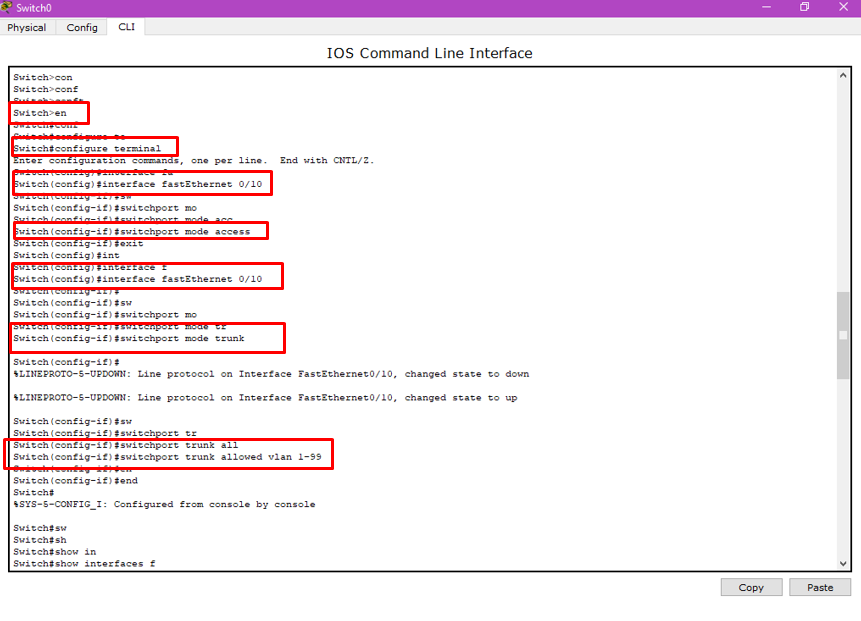

Langkah langkah konfigurasi

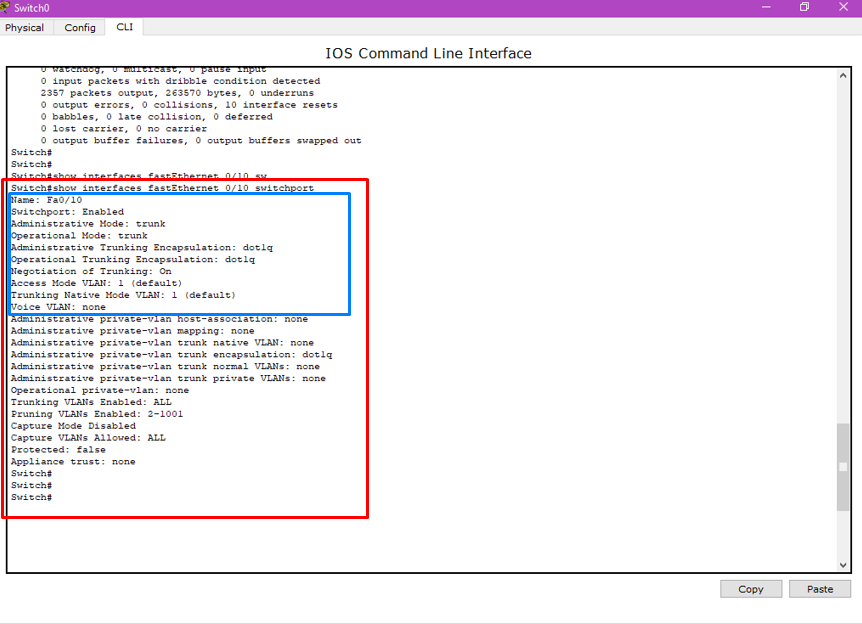

Cek Status trunk pada port0/10 di switch0

3. Langkah terakhir adalah melakukan pengetesan. caranya dalah melakukan ping antar PC sesama vlan, dengan contoh adalah ping dari PC01dengan IP 192.168.10.2/24 dengan PC5 dengan IP 192.168.10.4/24 dalam vlan10 Teknik. Lalu PC2 dengan IP 192.168.20.1/24 dengan PC7 dengan IP 192.168.20.5/24 dalam vlan20 Komputer. Untuk jelasnya bisa melihat gambar dibawah.

    a. Ping dalam vlan10 Teknik.

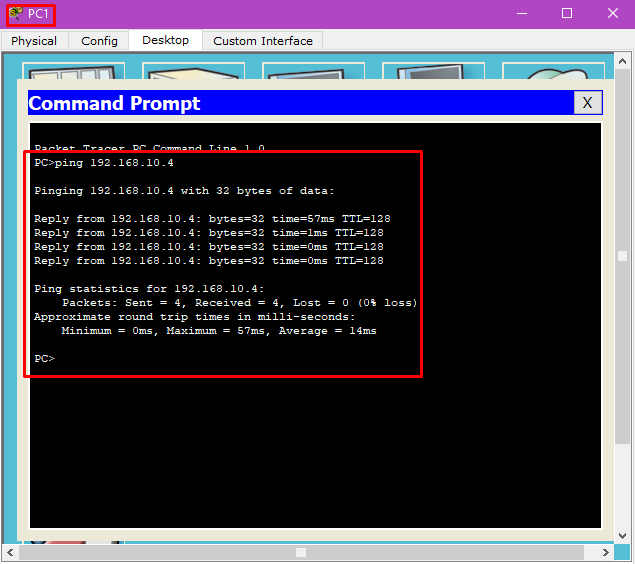

ping PC1 ke PC5 berhasil

    b.Ping dalam vlan20 Komputer



ping PC2 ke PC7 berhasil

4. Selesai, kita terlah berhasil menyambungkan vlan10 dan vlan20 dari lantai1 dengan vlan10 dan vlan20 di lantai 2. PC dari Vlan Teknik telah berhasil melakukan pengiriman ke PC Vlan teknik di lantai 2, begitu juga dengan Vlan Komputer telah berhasil melakukan hal yang sama.

Tampilan Keseluruhan

                        Untuk catatan, kali ini kita masih belum melakukan konfigurasi untuk menyambungkan vlan10 dan vlan20 sehingga PC dari Vlan Teknik belum bisa berkomunikasi dengan Vlan Komputer. konfigurasi tersebut akan dilakukan di pertemuan selanjutnya 😁. Pelajaran kedua yang saya dapat di pertemuan kali ini adalah jangan malas!, jangan bergantung pada orang lain dan mulailah belajar apapun rintangannya, karena selama ada kemauan maka disitu pasti ada jalan hehe😁. Sekian tulisan saya kali ini, semoga bermanfaat, mohon maaf jika terdapat banyak kesalahan, dan Terimakasih.

VLAN DASAR

                  Dalam pertemuan kali ini kita akan berlatih membuat sebuah jaringan Vlan dasar. Untuk bentuk jaringannya kita akan menggunakan satu buah Switch dan 4 buah komputer yang masing masing akan mewakili 2 area vlan. untuk vlan pertama akan dinamai vlan Teknik dengan ID vlan 10, sedangkan untuk yang kedua akan dinamai vlan Komputer dengan ID nya vlan20. IP untuk vlan10 akan menggunakan 192.168.10.1/24 dan 192.168.10.2/24 sedangkan untuk vlan20 akan menggunakan 192.168.20.1/24 dan 192.16820.2/24.

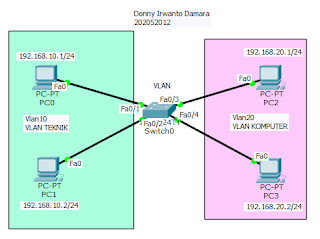

Bentuk jaringan vlan

Konfigurasi Vlan Pada Switch

    konfigurasi dalam pembuatan vlan berada pada Switch sebagai penghubung antara Vlan10 dengan Vlan20, kita akan mendaftarkan interface Fa 0/1 dan Fa 0/2 untuk Vlan10 dan interface Fa 0/3 dan Fa 0/4 untuk Vlan20.

Berikut adalah beberapa perintah pengoperasian konfigurasi vlan

-en= untuk masuk ke dalam switch

-Configure terminal= untuk masuk kedalam mode konfigurasi

-Show Vlan Brief= untuk mengecek status vlan port

-interface fastEthernet 0/1(sesuai port yang ingin dikonfigurasi)= untuk masuk ke port yang ingin   didaftarkan ke vlan

-Switchport mode access (vlan10/vlan20)= untuk memasukkan/mendaftarkan port kedalam vlan yang kita inginkan

    Beberapa contoh dapat dilihat dibawah, saya melakukan pengalamatan vlan terhadap port fastEthernet 0/4 ke vlan20, cara ini sama atau berlaku juga untuk port Fa0/1 sampai Fa0/4.

A. Cara mengecek Status Vlan

#Show vlan Brief

B. Cara konfigurasi port ke vlan

    #interface fastEthernet 0/4

    #Switchport mode access vlan20

C. Tes

        Untuk Pengetesan terakhir kita bisa mencoba melakukan ping antara PC0 dari Vlan10 dengan PC2 dari Vlan20.

        Bisa dilihat dalam test ping belum berhasil (RTO) dikarenakan belum ada sebuah konfigurasi untuk menyambungkan kedua vlan. kali ini kita hanya mencoba membagi vlan saja hehe 😃

Sekian artikel saya kali ini, mohon maaf jika terdapat banyak kekurangan. Terimakasih.
